課堂|如何上好釉，燒好釉
施釉是陶瓷制作的一個很重要的環節，在窯爐相對穩定的現在，釉上的好壞，嚴重影響著陶瓷制品的結果。
眾所周知，釉料會分層、會沉淀，存放久了，還會出現絮凝的小顆粒。那如何才能施好釉?最關鍵的是取決于釉漿的濃稠、流動性的好壞、是否足夠干凈。
常規來講，好的釉漿的流動性是非常好的，比如一個陶瓷制品坯體浸完釉以后，釉漿可以快速的流淌干凈，不會出現釉蕩（釉的表面條狀、凸起）。
具體的施釉方法和步驟如下：
一、釉料的攪拌
釉料的攪拌看似簡單，卻也是非常的講究：
首先，攪拌到什么程度才是合適的呢？沉淀沒有了就均勻一致嗎？其實并不是這樣的，而是在沉淀、分層物沒有以后，繼續攪拌，使得下部的濃稠繼續往上翻滾。釉漿的均勻一致，需要自己去把握，去感覺。
其次，充分的攪拌均勻后建議用100目的篩網過濾釉漿，細致的攪拌過篩，會使得釉漿非常的干凈，這樣就有效避免了因存放過久產生的小顆粒在施釉中造成作品燒制后的瑕疵。
第三，由于釉漿存放造成的絮凝小顆粒是一個不可逆的物理反應，是釉漿里的脊性料的一種聚合現象，有條件的可以用球磨機球磨少許時間是最好的。
二、釉層的厚度
以浸釉為例
1、透明釉只需要浸下去，不需要停留時間，即可拿起。

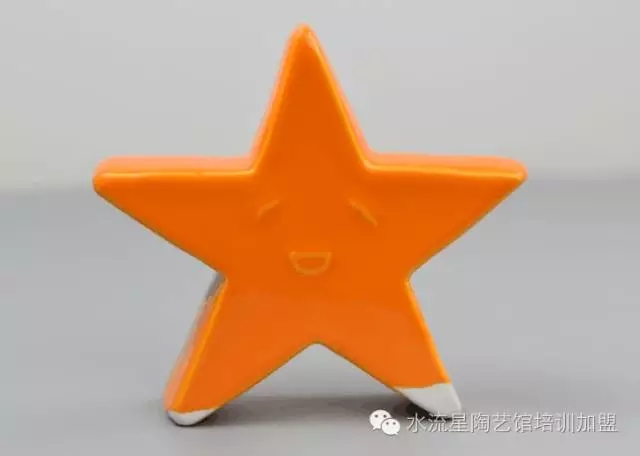

2、單色釉則需要停留1-2秒。

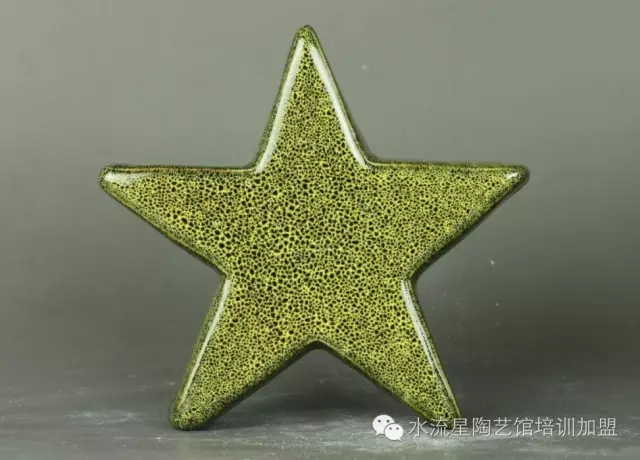

3、結晶釉，開片釉則需要停留4-7秒的時間。
4、而金屬釉即可停留1-2秒亦可停留更長時間，效果都會不一樣，但是都會有不錯的效果。
5、像亞光釉，珍珠釉，青釉，則基本只需要介于單色釉于開片釉之間即可。
6、花釉釉層的厚度，幾乎不受限制，薄了是一種效果，厚了是另一種效果。陶藝的世界需要不斷的嘗試，大膽的嘗試。
三、坯體的處理
1、瓷坯的處理：對于初學者最好素燒再上釉，可以有效減少縮釉概率，增加燒制成功率。
2、陶坯的處理：對于陶泥也最好素燒，陶泥雜質太多，如不素燒很容易起泡，還會讓釉顯得很臟。
3、上釉前，坯體需要保證補過水，但是卻要足夠干燥。特別是上開片跟結晶釉這種需要厚度的釉料，一味的浸釉，坯體不夠干，給大家帶來的只會是縮釉的缺陷。甚至出現，坯體表面翻卷的情況。
四、燒制注意事項
1、常規來講，單色、透明釉比較好燒，但是這類釉燒的溫度卻不能燒的過高，不然很容易出現橘皮的情況，統稱過燒。
2、裂紋釉可以燒比較高的溫度，比如一個燒1250度的裂紋釉，你燒到1270，1280裂紋的效果會有，但是這時坯體如果不夠厚，坯體則會破。
3、金屬釉，結晶釉，這類也采用裂紋釉的燒制方法，制品的身子效果會更好，但是卻要做好粘足的預防措施。釉料可以燒的更高，只是會有氣泡的產生。
4、對于常規情況，可以這樣來安排燒制時間：6-8小時的燒成總時間，300-400度前可以慢一些，800-900度可以保下溫（15分鐘以內），950-1025這段需要緩慢的燒成，否則會很容易在釉層出現氣泡，特別是開片釉；然后1180-1250燒慢些，保溫時間不宜過長（15分鐘以內足以）
以上部分文字轉于“陶藝教育”，版權歸原作者所有，如有侵權請告知！對原作者表示敬意！
查看水流星陶藝以往發布的所有電子微刊以及陶藝資訊，請在聊天對話框內，點擊右上角的“…”選擇“查看公眾號”進入公眾號主頁,點擊“查看歷史消息”即可。
如果您喜歡景德鎮水流星陶藝，請分享給身邊好友。
長按加關注！感謝閱讀！
地址：江西省景德鎮梨樹園南苑水流星陶藝館
電話：0798-2180885
